圓環鏈爬車機

圓環鏈爬車機以合理的價格定位,自始至終的售后服務滿足客戶的要求!歡迎來電咨詢:18953724511 / 1860537451

圓環鏈爬車機產品介紹：

爬車機又名爬坡機

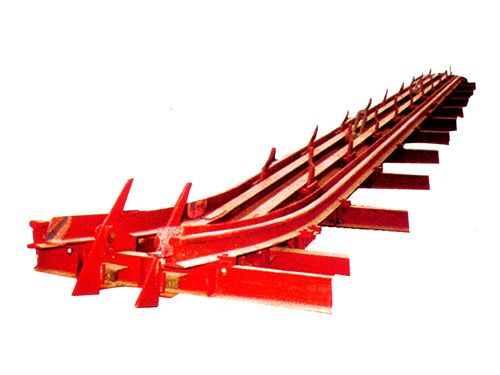

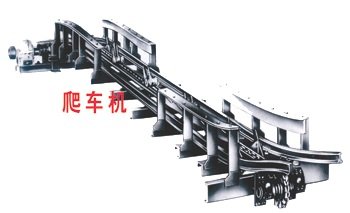

    圓環鏈爬車機是以電動機驅動，礦用高強度圓環鏈牽引四輪小車式爬車器爬車的設備。主要用于煤礦運輸線路上補償高度。產品執行標準MT/T686—1997《圓環鏈爬車機》。


    爬車機基本參數
    產品型號和名稱，圖號 a) PHZ6/1/4344上爬左側式爬車機，S1275—347?1—00
    產品型號和名稱 b) PHY6/1/4344上爬右側式爬車機，S1275—347?2—00
    產品型號和名稱 c) PHZ6/1/2850下爬左側式爬車機，S1275—347?3—00
    產品型號和名稱 d) PHY6/1/2850下爬右側式爬車機，S1275—347?4—00
    爬車機技術參數
    同時最大爬車數 600軌距 1噸重礦車4輛
    爬車方式爬礦車車軸式
    爬車速度 m/s 0.345
    爬車坡度（爬車機角度） 7°54′18″
    爬車高度 mm a)4344　 b) 4344　　c) 2850　　d)2850
    圓環鏈規格mm Φ18×64
    傳動裝置電動機型號,功率 Y200L—8,15kw
    傳動裝置減速機型號 a) ZQ50—40ⅠZ　b) ZQ50—40ⅡZ　c) ZQ50—40ⅡZ　d) JZQ—500—Ⅱ—2Z
    爬車機外觀參數
    爬車機質量kg a) 20690　 b) 20482　　c) 16502　　d) 16250
    性能描述
    爬車機可分為上爬、下爬兩類。每類安傳動裝置布置形式又可分為左側式和右側式兩種。爬車方式可分為爬礦車車架下?lián)醢迨胶偷V車車軸式。
    爬車機功能及特點
    根據礦車型式和車場布置的要求，使用爬車機有以下四個條件：
    1、礦車裝載量及軌距
    2、傳動裝置布置形式
    3、爬車高度及爬車坡度（爬車機角度）
    4、爬車方式Z

PH(B)Z(Y)-6(9)×H/5.5(22)圓環鏈?zhǔn)交虬彐準脚儡?chē)機適用于礦山600軌距、900軌距或其它規格的軌距的斜坡提升運輸。是絞車的有效替代產品，它比絞車牽引更安全可靠，更節約勞動力。




型號	圓環鏈規格	爬車速度V(m/s)	爬高H(mm)	礦車類型	最大爬車數			爬車形式	驅動方式	備注
					空車	煤車	矸車
PH(B)Z(Y)-9×H/5.5	Φ18×64	0.33	1000～3600（共分14級，級差200mm）	MGC1.7U/9	3	1	1	爬車軸或爬車擋板	電動減速機或液動馬達	訂貨時特別需左右置式。型號需PHZ為左置，PHY為右置。PHZ為左置式圓環鏈?zhǔn)脚儡?chē)機，PBZ為左置式板鏈爬車機。

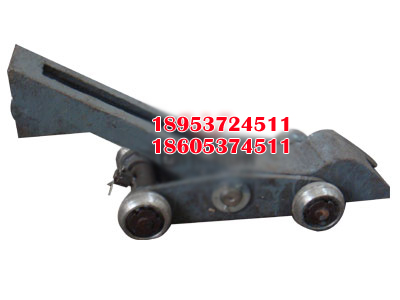

爬車機配件

爬車機配件

爬車機配件


爬車機司機作業操作規程
1．車輛在爬車機上卡車、脫軌時，必須先切斷電源再進行處理。
2．爬車機運轉期間，不得離開操作位置。
3．作業時必須穿戴規定的勞動保護用品。
4．認真執行崗位責任制和交接班制度。
5．開動前應檢查電動機、減速機、鏈條、阻爪、跑道、開關等是否完好并試運轉一次后，方可正式運轉。
6．爬車機在運轉中要注意車輛運行情況，發現車輛脫軌、卡車或發生斷鏈時，必須立即停機處理，未處理好前不得運轉。
7．爬車機運行中，禁止在爬車機上撬車及頂車。
8．不準在爬車機上存放車，收工時必須切斷電源。
9．材料車一般不準通過爬車機，確需通過時必須將材料捆綁牢固。
10．經常檢查減速箱及電動機是否發熱，如果發現有異常響聲，應立即停車，通知機電維修工處理。
11．每班工作結束后，切斷電源，打掃環境衛生，履行完交接班手續后方可離開崗位。
